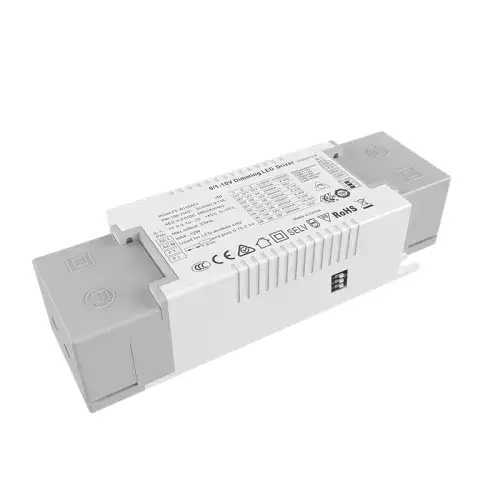

Trình điều khiển đèn LED có thể điều chỉnh độ sáng CCT 10W hiện tại không đổi 0/1-10V

Trình điều khiển đèn LED có thể điều chỉnh độ sáng CCT 10W dòng điện không đổi 0/1-10V chất lượng cao của nhà máy Starwell có hai kênh điều khiển tín hiệu được sử dụng, một kênh là 0/1-10v để kiểm soát độ sáng, kênh còn lại là 0/1-10v để kiểm soát nhiệt độ màu, CPU điều khiển đường cong mờ và điều khiển tần số hỗn hợp.

Gửi yêu cầu

Với tư cách là nhà sản xuất chuyên nghiệp, Starwell muốn cung cấp cho bạn Trình điều khiển đèn LED điều chỉnh độ sáng CCT dòng điện không đổi 0/1-10V 10W chất lượng cao. Để đạt được cảm nhận trực quan về độ sáng, nguyên liệu thô được sử dụng là các thương hiệu hàng đầu, thiết kế điều chỉnh độ sáng cực sâu bằng chip nhập khẩu, phù hợp với nhiều hệ thống điều chỉnh độ sáng thông minh trên thị trường Kiểm soát chính xác nhiệt độ màu, thiết kế kích thước cực nhỏ (nếu hệ thống là chế độ nhiệt độ màu hỗn hợp với hai kênh điều chỉnh độ sáng cùng lúc thì cần phải tùy chỉnh chương trình).

Đặc điểm kỹ thuật

Người mẫu		PE-FN10ACA42	PE-FN20ACA42
ĐẦU RA	Điện áp đầu ra	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Điện áp đầu ra tối đa	42Vdc	42Vdc
	Điện áp đầu ra không tải	45Vdc	45Vdc
	Dòng điện đầu ra	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Công suất đầu ra	1,5W ~ 9,8W	2W~21W
	Mức độ nhấp nháy	Không nhấp nháy
	Phạm vi mờ	0~100%, có thể bắt đầu bằng đèn LED ở mức 0,03%.
	Tần số làm mờ xung điện	>3600Hz
	Độ chính xác hiện tại	±5%
	Chế độ tắt nguồn	Không có tín hiệu đầu ra độ sáng tối đa
ĐẦU VÀO	Giao diện mờ	Dòng điện giao diện tín hiệu 0-10V 1-10V <2ma
	Dải điện áp đầu vào	200-250Vac
	Tính thường xuyên	50/60Hz
	đầu vào hiện tại	<0,045A ac230v	<0,055A ac230v
	Hệ số công suất	PF>0,94/230V ac (ở mức đầy tải)	PF>0,95/230V ac (khi đầy tải)
	THD	230Vac@THD <14% (khi đầy tải)
	Hiệu quả (điển hình)	81%	86%
	Dòng điện khởi động (điển hình)	khởi động nguội25A@230Vac
	Chống đột biến	LN: 1,8kV
	Dòng điện rò rỉ	<0,25mA/230Vac
MÔI TRƯỜNG	Nhiệt độ làm việc	ta: 45°C tc: 80°C
	Độ ẩm làm việc	20 ~ 95%RH, không ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-40 ~ 80°C, 10~95%RH
	Hệ số nhiệt độ	±0,03%/°C(0-50)°C
	Rung	10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ	Bảo vệ quá nhiệt	Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, , tự động phục hồi.
	Bảo vệ quá tải	Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
	Bảo vệ ngắn mạch	Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
	Bảo vệ không tải	đầu ra Điện áp không đổi.
AN TOÀN & EMC	Chịu được điện áp	I/P-O/P: 3750Vac
	Điện trở cách ly	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Tiêu chuẩn an toàn	IEC/EN61347-1, IEC/EN61347-2-13
	Phát thải EMC	/
	Miễn dịch EMC	/
	Tiêu chuẩn kiểm tra nhấp nháy	IEEE 1789
NGƯỜI KHÁC	Kích thước	130×37×22,6mm(L×W×H)
	đóng gói	túi PE
	Trọng lượng (GW)	85g±10g

Tương lai:

1. tích hợp nhiều giao diện làm mờ và phối màu Điều chỉnh độ sáng 2.0 / 1-10v, nhiệt độ khớp màu

3. đầu ra điều khiển kỹ thuật số mà không cần hoạt nghiệm

4. Đầu vào AC dải 200-250v

5. Quá trình tản nhiệt bằng silicon làm mát không khí tự nhiên, chống ẩm, dẫn nhiệt

6. thiết kế mờ sâu

7. nhiều chức năng bảo vệ

8. Thiết kế uốn, tiện lợi và nhanh chóng

Ứng dụng:

1. Nguồn sáng kép Led

2. chiếu sáng thông minh biệt thự

3. hệ thống chiếu sáng thông minh không dây có thể được truy cập

4. chiếu sáng bảo tàng

5. chiếu sáng thương mại cao cấp

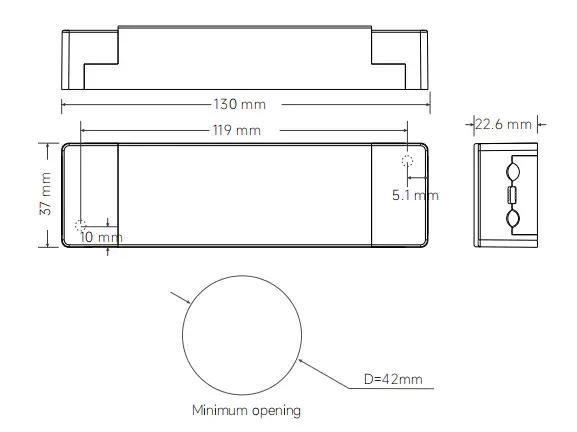

Kích thước:

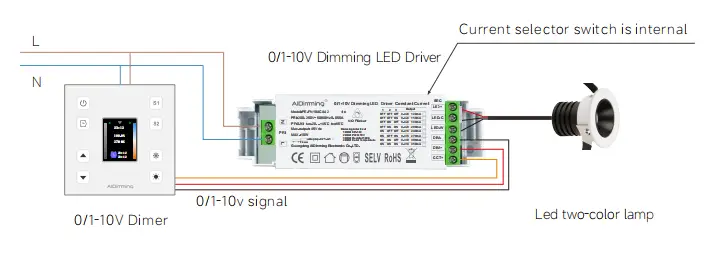

Đấu dây:

1. Dây đấu nối đầu vào: thích hợp cho khổ dây 22awg-14awg (0,5mm2 – 1,5mm2), cần tước thiếc 9-10mm

2. Dây nối đầu ra: thích hợp cho dây khổ 22awg-12awg (0,5mm2 – 1,5mm2), tước thiếc cần 6-7mm

3. Đấu dây đầu ra: cực dương của đèn LED đầu ra là cực chung và đèn led ba dây có thể

được nối với một trong các cực dương.

Hướng dẫn sử dụng:

Trừ khi có quy định khác, tất cả các thông số kỹ thuật và thông số được đo ở đầu vào 230VAC, tải định mức và nhiệt độ xung quanh 25oC

Nhiệt độ

Sản phẩm này có nắp dây ép ở đầu vào, có kẹp tự khóa, có thể mở bằng tuốc nơ vít, sau đó bạn

sẽ thấy cực đầu vào được kết nối với đường AC L và vôn N, Thiết bị đầu cuối đầu ra kết nối a theo

nhãn sản phẩm, chú ý cực dương và cực âm.

**1: vui lòng chú ý phân biệt giữa đầu vào và đầu ra, kết nối chính xác, sau đó bật nguồn

**2: trước tiên hãy kết nối tải của đầu ra DC, mở trình điều khiển sau khi kiểm tra; ở chế độ dòng điện không đổi, nếu nguồn điện

bật khi mạch hở, vui lòng tắt trình điều khiển và không thể kết nối đèn LED cho đến khi năng lượng điện được lưu trữ ở đầu ra

phát hành, nếu không nó có thể làm hỏng đèn LED;

**3.loại trình điều khiển này chỉ giới hạn trong việc sử dụng đèn LED, dải điện áp đầu vào là AC200-250V, khả năng cách nhiệt

bông và các vật dụng khác cản trở sự tản nhiệt của sản phẩm, phù hợp với sản phẩm theo quy định

điện áp đầu ra, phạm vi hiện tại, nhiệt độ môi trường sử dụng là -20-45 độ và bề mặt không thể bao phủ

điều kiện môi trường, sản phẩm này được bảo hành miễn phí 5 năm.

1. Đèn LED không sáng sau khi kết nối trình điều khiển độ sáng lần đầu tiên, vui lòng tắt đầu vào AC và kiểm tra

như sau:

1) đầu ra DC có tiếp xúc kém hay không;

2) liệu cực đầu ra DC có bị đảo ngược hay bảng LED được hàn chống;

3) liệu đầu vào AC có tiếp xúc kém hay không, hãy kiểm tra sau khi loại bỏ những lỗi này;

2.Thiết bị có kết nối tốt, đèn LED nhưng đèn LED nhấp nháy, vui lòng tắt đầu vào AC và kiểm tra như sau:

1).các tham số và tham số thực tế có khớp hay không.

2). Vui lòng liên hệ kịp thời với chúng tôi nếu bạn có bất kỳ câu hỏi nào trong quá trình sử dụng, chúng tôi sẽ cố gắng hết sức để giải quyết vấn đề với bạn.

Sự khác biệt giữa 0-10V và 1-10V:

1. Khi điều chỉnh độ sáng 0 / 10V ở mức tối đa 10V, dòng điện đầu ra sẽ đạt 100% công suất đầu ra và độ sáng sẽ đạt 100%. Khi bộ điều chỉnh độ sáng 0-10V được điều chỉnh thành 0V, dòng điện sẽ là

tối thiểu và đèn sẽ tắt; Khi điều chỉnh độ mờ 1-10V thành 1V, dòng điện ở mức tối thiểu và đèn tắt.

2. Sự khác biệt giữa độ mờ 0-10V và 1-10V: điện áp khởi động và đóng khác nhau, 0-10V bật ở mức 0,7V,

(độ sáng tối thiểu) 1-10V bật ở mức 1,2V (độ sáng tối thiểu).

3. Trình điều khiển độ mờ kỹ thuật số 0-10V và 1-10V tự động nhận dạng hai chế độ mờ.

4. Mạch tín hiệu giống nhau điều khiển ánh sáng và bóng tối cùng một lúc.

5. Dimmer (hệ thống điều chỉnh độ sáng) được chia thành các tín hiệu điều chỉnh độ sáng 0-10V và 1-10V.

6. Khả năng tương thích điều chỉnh độ sáng có liên quan đến khoảng cách điều khiển của đường tín hiệu và số lượng nguồn điện điều khiển.

Nếu số quá lớn hoặc đường tín hiệu quá dài sẽ xảy ra các vấn đề như không thể điều chỉnh thấp hơn và không thể điều chỉnh tắt.
