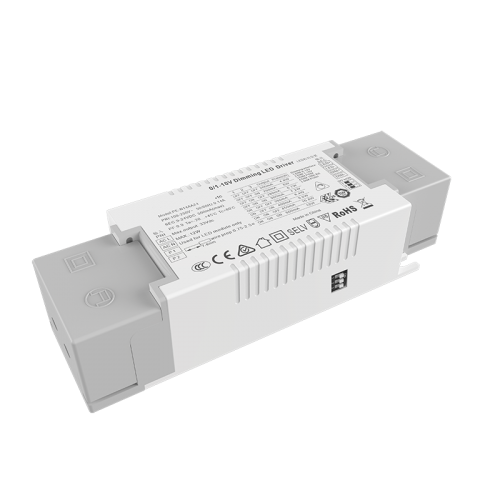

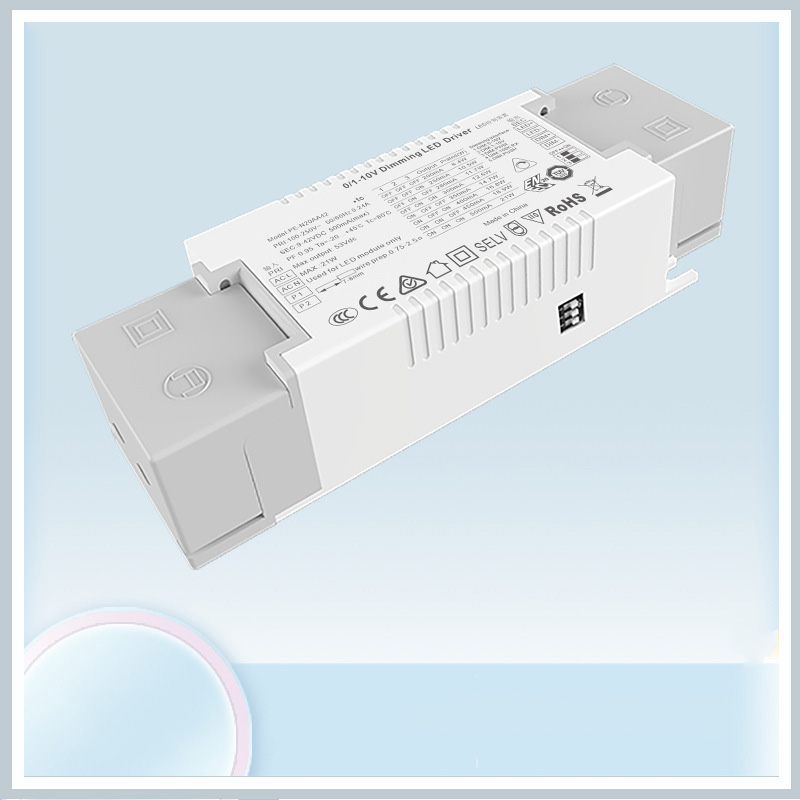

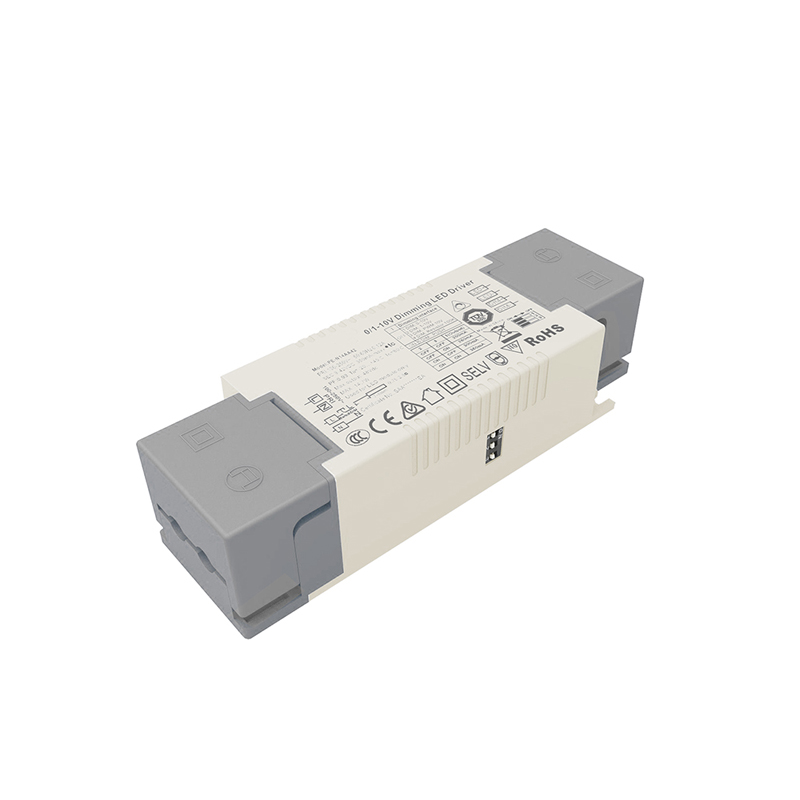

Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổi
  • Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổiTrình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổi
  • Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổiTrình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổi
  • Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổiTrình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổi

Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W không đổi

STARWELL là một trong những nhà sản xuất, sản xuất và xuất khẩu nổi bật Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V dòng điện không đổi 14W tại Trung Quốc.

Gửi yêu cầu

STARWELL là một trong những nhà sản xuất và nhà cung cấp của Trung Quốc, chủ yếu sản xuất Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V dòng điện không đổi 14W với nhiều năm kinh nghiệm. Hy vọng sẽ xây dựng mối quan hệ kinh doanh với bạn.

CPU dành cho PE-N14AA và PE-N20AA được dùng để điều khiển đường cong điều chỉnh độ sáng và điều khiển tần số hỗn hợp nhằm đạt được độ sáng nhận biết theo góc nhìn. Nguyên liệu thô được sử dụng là thương hiệu hàng đầu và chip nhập khẩu được thiết kế để làm mờ cực sâu. Nó phù hợp với nhiều hệ thống làm mờ thông minh khác nhau trên thị trường, kiểm soát độ sáng chính xác, đi kèm với khả năng khởi động chậm và thiết kế kích thước siêu nhỏ.

Tính năng điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W:

1. tích hợp nhiều giao diện làm mờ tín hiệu

2. đầu ra điều khiển kỹ thuật số không có hoạt nghiệm

3. Đầu vào AC dải 100-250v

4. Làm mát không khí tự nhiên, chống ẩm, quá trình tản nhiệt silicone dẫn nhiệt

5. thiết kế mờ sâu

6. nhiều chức năng bảo vệ

7. Thiết kế uốn, tiện lợi và nhanh chóng

8. Chứng nhận TUV CE SAA C-TICK ENEC

9. 127,5 * 43 * 30mm


Danh sách mô hình trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W:

Làm mờ dòng điện không đổi 0/1-10V

Loạt Làm mờ Người mẫu đầu vào Quyền lực PF Điện áp đầu ra Dòng điện đầu ra
PE-N14AA

3-14,7W		 0-10V
1-10V
10V
100K
Điện trở
XÔ		 PE-N14AA24 AC100-250V 12W 0,88-0,96PF THD<10% 9-24V 200/250/280/300/350/400/450/500mA
PE-N14AA42 14,7W 9-42V 150/180/200/250/280/300/320/350mA
PE-N20AA

12-20W		 0-10V
1-10V
10V
100K
điện trở đẩy		 PE-N20AA24 AC100-250V 19,2W 0,88-0,96PF THD<10% 9-24V 450/500/550/600/650/700/750/800mA
PE-N20AA42 21W 9-42V 200/250/280/300/350/400/450/500mA



Ứng dụng trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W:

1. Nguồn sáng Led đơn sắc

2.biệt thự chiếu sáng thông minh

3. hệ thống chiếu sáng thông minh không dây có thể được truy cập

4. chiếu sáng bảo tàng

5. chiếu sáng thương mại cao cấp


Thông số kỹ thuật trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V hiện tại 14W:


Người mẫu PE-N14AA42 PE-N14AA24 PE-N20AA42 PE-N20AA24
ĐẦU RA Điện áp đầu ra 9-42Vdc 9-24Vdc 9-42Vdc 9-24Vdc
Điện áp đầu ra tối đa 42Vdc 24Vdc 42Vdc 24Vdc
Điện áp đầu ra không tải 53Vdc 33Vdc 53Vdc 33Vdc
Dòng điện đầu ra 150/180/200/250
/280/300/320/350mA		 200/250/280/300
/350/400/450/500mA		 200/250/280/300
/350/400/450/500mA		 450/500/550/600
/650/700/750/800mA
Công suất đầu ra 2W~14.7W 2W~12W 2W~21W 4W~19.2W
Mức độ nhấp nháy Không nhấp nháy
Dimming Range 0~100%, có thể bắt đầu bằng đèn LED ở mức 0,3%.
Tần số làm mờ xung điện >3600Hz
Độ chính xác hiện tại ±5%
Chế độ tắt nguồn Không có tín hiệu đầu ra độ sáng tối đa
ĐẦU VÀO Giao diện mờ Dòng điện giao diện tín hiệu 0-10V 1-10V <2ma / PUSH(P1 P2)
Dải điện áp đầu vào 100-250Vac
Tính thường xuyên 50/60Hz
đầu vào hiện tại <0,14A ac230v <0,23A ac230v
Hệ số công suất PF>0,95/230V ac (khi đầy tải) PF>0,96/230V ac (khi đầy tải)
THD 230Vac@THD <10% (khi đầy tải)
Hiệu quả (điển hình) 82% 84%
Dòng điện khởi động (điển hình) khởi động nguội30A@230Vac
Chống đột biến LN: 1,5kV
Dòng điện rò rỉ <0,25mA/230Vac
MÔI TRƯỜNG Nhiệt độ làm việc ta: 45°C tc: 80°C
Độ ẩm làm việc 20 ~ 95%RH, không ngưng tụ
Nhiệt độ bảo quản, độ ẩm -40 ~ 80°C, 10~95%RH
Hệ số nhiệt độ ±0,03%/°C(0-50)°C
Rung 10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ Bảo vệ quá nhiệt Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, tự động phục hồi.
Bảo vệ quá tải Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
Bảo vệ ngắn mạch Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
Bảo vệ không tải đầu ra Điện áp không đổi.
SỰ AN TOÀN
& EMC		 Chịu được điện áp I/P-O/P: 3750Vac
Điện trở cách ly I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Tiêu chuẩn an toàn IEC/EN61347-1, IEC/EN61347-2-13
Phát thải EMC EN55015, EN61000-3-2 Loại C, IEC61000-3-3
Miễn dịch EMC EN61000-4-2,3,4,5,6,8,11, EN61547
Tiêu chuẩn kiểm tra nhấp nháy IEEE 1789
NGƯỜI KHÁC Kích thước 127,5(97)×43×30mm(L×W×H)
đóng gói Hộp
Trọng lượng (GW) 192g±10g



kích thước:

Lựa chọn dòng điện LED:

Sơ đồ làm mờ 0-10V:

Biểu đồ làm mờ PUSH:

Việc sử dụng hướng dẫn:

Trừ khi có quy định khác, tất cả các thông số kỹ thuật và thông số được đo ở đầu vào 230VAC, tải định mức và Nhiệt độ môi trường 25oC

Sản phẩm này có nắp dây ép ở đầu vào, có kẹp tự khóa, có thể mở bằng tuốc nơ vít, khi đó bạn sẽ thấy đầu vào được kết nối với dây AC L và vôn N, Đầu ra kết nối với một theo nhãn sản phẩm, chú ý cực dương và cực âm.

1: vui lòng chú ý đến sự khác biệt giữa đầu vào và đầu ra, kết nối chính xác, sau đó bật nguồn

2: trước tiên hãy kết nối tải của đầu ra DC, mở trình điều khiển sau khi kiểm tra; ở chế độ dòng điện không đổi, nếu bật nguồn ở mạch hở, vui lòng tắt trình điều khiển và không thể kết nối đèn LED cho đến khi năng lượng điện được lưu trữ bằng bộ giải phóng đầu ra, nếu không nó có thể làm hỏng đèn LED;

3. Loại trình điều khiển này chỉ giới hạn ở việc sử dụng đèn LED, dải điện áp đầu vào là AC100-250V, bông cách nhiệt và các vật dụng khác cản trở sự tản nhiệt của sản phẩm, phù hợp với sản phẩm theo quy định điện áp đầu ra, phạm vi hiện tại, nhiệt độ môi trường sử dụng là -20-45 độ và bề mặt không thể bao phủ các điều kiện của môi trường, sản phẩm này được bảo hành miễn phí 5 năm.

1. Đèn LED không sáng sau khi kết nối trình điều khiển độ sáng lần đầu tiên, vui lòng tắt đầu vào AC và kiểm tra như sau:

1) đầu ra DC có tiếp xúc kém hay không;

2) liệu cực đầu ra DC có bị đảo ngược hay bảng LED được hàn chống;

3) liệu đầu vào AC có tiếp xúc kém hay không, hãy kiểm tra sau khi loại bỏ những lỗi này;

2.Thiết bị có kết nối tốt, đèn LED nhưng đèn LED nhấp nháy, vui lòng tắt đầu vào AC và kiểm tra như sau:

1).các tham số và tham số thực tế có khớp hay không.

2). Vui lòng liên hệ kịp thời với chúng tôi nếu bạn có bất kỳ câu hỏi nào trong quá trình sử dụng, chúng tôi sẽ cố gắng hết sức để giải quyết vấn đề với bạn.


Sự khác biệt giữa 0-10V và 1-10V:

1. Khi bộ điều chỉnh độ sáng 0 / 10V được điều chỉnh ở mức tối đa 10V, dòng điện đầu ra sẽ đạt 100% công suất đầu ra và độ sáng sẽ đạt 100%. Khi bộ điều chỉnh độ sáng 0-10V được điều chỉnh thành 0V, dòng điện sẽ ở mức tối thiểu và đèn sẽ tắt; Khi điều chỉnh độ mờ 1-10V thành 1V, dòng điện ở mức tối thiểu

và đèn tắt.

2.Sự khác biệt giữa độ mờ 0-10V và 1-10V: điện áp khởi động và đóng khác nhau, 0-10V bật ở 0,7V, (độ sáng tối thiểu) 1-10V bật ở 1,2V (độ sáng tối thiểu).

3. Trình điều khiển làm mờ kỹ thuật số 0-10V và 1-10V tự động nhận dạng hai chế độ làm mờ.

4. Mạch tín hiệu giống nhau điều khiển ánh sáng và bóng tối cùng một lúc.

5.Dimmer (hệ thống làm mờ) được chia thành các tín hiệu làm mờ 0-10V và 1-10V.

6. Khả năng tương thích mờ có liên quan đến khoảng cách điều khiển của đường tín hiệu và số lượng nguồn điện điều khiển. Nếu số quá lớn hoặc đường tín hiệu quá dài sẽ xảy ra các vấn đề như không thể điều chỉnh thấp hơn và không thể điều chỉnh tắt.


Phạm vi bảo hành sản phẩm:

1. Giao diện điều khiển tín hiệu không được kết nối với điện áp cao hơn 15V để làm hỏng nguồn điện

2. Kết nối đầu vào và đầu ra bị đảo ngược, dẫn đến hư hỏng nguồn điện

3. Nguồn điện bị hỏng do bị nước vào
