Cách đầu phun PoE cung cấp năng lượng và mạng cho camera

Quá trình phát triển ban đầu và xây dựng sau này của sơ đồ cung cấp bộ phun PoE cho thiết bị giám sát an ninh có mối liên hệ chặt chẽ với nhau. Đặc biệt là trong giai đoạn xây dựng sau này, bạn phải hiểu đầy đủ các thông số kỹ thuật, đặc điểm và giao thức liên quan của camera PoE và mô-đun cấp nguồn PoE. Chỉ bằng cách này, chúng ta mới có thể đảm bảo rằng dự án giám sát được hoàn thành một cách hiệu quả và với chi phí thấp. Mô-đun cấp nguồn PoE cấp nguồn cho camera giám sát và cung cấp mạng như thế nào?

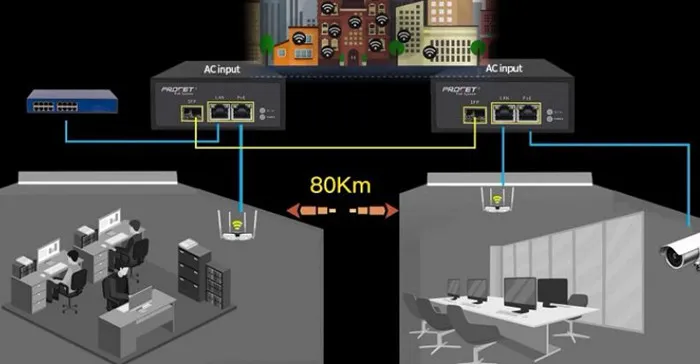

Bộ nguồn PoE chỉ cần một cáp mạng để cung cấp nguồn và truyền mạng tới AP (máy ảnh PoE, AP không dây và các thiết bị khác) cùng một lúc. Hệ thống giám sát an ninh áp dụng giải pháp cấp nguồn PoE mạng (xem hình bên dưới để biết chi tiết), loại bỏ nhu cầu lắp đặt ổ cắm và triển khai dây nguồn. v.v., do đó tiết kiệm chi phí thời gian, chi phí triển khai mạng, chi phí nhân công lắp đặt và chi phí bảo trì sau này, v.v. Càng sử dụng nhiều thiết bị cấp nguồn cấp nguồn PoE trong mạng thì lợi thế về thời gian và chi phí này càng trở nên rõ ràng.

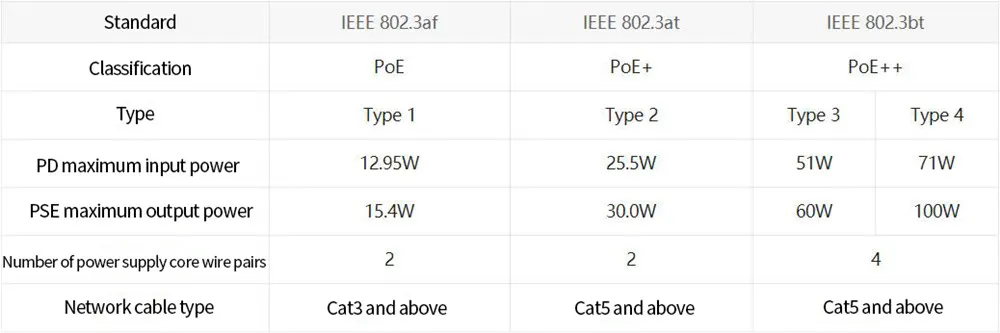

Chỉ có ba tiêu chuẩn cho mô-đun cung cấp kim phun PoE. Công suất nguồn IEEE802.3af là 15,4W/at. Công suất nguồn 30W/bt. Công suất nguồn là 90w (xem hình bên dưới để biết chi tiết). Làm cách nào để kết hợp nguồn điện PoE và nguồn nhận PoE (máy ảnh PoE)? Ví dụ:

1.Khi công suất camera PoE là 10W, bạn có thể chọn mô-đun cấp nguồn PoE IEEE802.3af;

2.Khi công suất camera PoE là 20W, bạn phải chọn mô-đun cấp nguồn PoE IEEE802.3802.3at;

3. Cần lưu ý rằng chuẩn 802.3at tương thích ngược với chuẩn 802.3af, vì vậy khi camera PoE đạt chuẩn 802.3af, bạn có thể chọn mô-đun cấp nguồn 802.3af hoặc tại mô-đun cấp nguồn PoE tiêu chuẩn.

Chuẩn 802.3bt tương thích ngược với 802.3at và 802.3af.
