Bộ lưu điện đầu ra kép SMPS 48V 54V 500W

Bộ nguồn UPS đầu ra kép KDC500-48 SMPS 48V 54V 500W do nhà sản xuất hàng đầu Trung Quốc Starwell cung cấp là bộ nguồn chuyển mạch liên tục 500W hiệu suất cao được thiết kế dành riêng cho hệ thống chiếu sáng LED quan trọng và hệ thống dự phòng DC. Nó có hai đầu ra độc lập: CH1 cung cấp +48V ở 8,2A cho tải chính, trong khi CH2 cung cấp +54V ở 2A dành riêng cho sạc pin.

Gửi yêu cầu

Là một nhà sản xuất chuyên nghiệp trong Trung Quốc, Starwell xin cung cấp cho bạn UPS đầu ra kép SMPS 48V chất lượng cao Nguồn điện 54V 500W. KDC500-48 là Đầu ra kép 500W tinh vi Bộ cấp nguồn liên tục (UPS) được thiết kế đặc biệt cho đèn LED quan trọng hệ thống chiếu sáng và các ứng dụng dự phòng DC. Hoạt động với đầu ra danh nghĩa là 48V và điện áp sạc tối đa/tổng là 54V, thiết bị này tích hợp liền mạch công nghệ cung cấp năng lượng chế độ chuyển mạch (SMPS) với chức năng dự phòng pin.

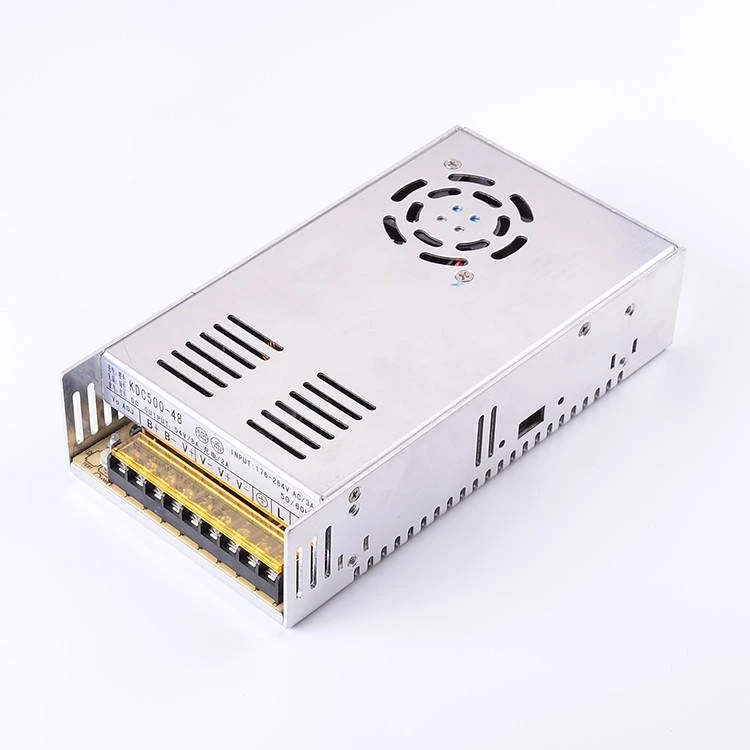

Dual Output UPS SMPS 48V 54V 500W Power Supply

Sạc thông minh & Trạng thái chỉ định

Được thiết kế để theo dõi thời gian thực, bộ nguồn có hệ thống đèn LED ba màu: Màu cam cho biết thiết bị đang tích cực sạc pin được kết nối, Xanh lục xác nhận trạng thái sạc đầy và Màu đỏ biểu thị rằng hệ thống đang xả điện chế độ (chạy bằng pin dự phòng). Phản hồi trực quan rõ ràng này cho phép đánh giá tình trạng ngay lập tức mà không cần thiết bị kiểm tra bổ sung.

Kiến trúc đầu ra kép

Không giống như các bộ nguồn tiêu chuẩn, KDC500-48 cung cấp các thiết bị đầu cuối riêng biệt cho kết nối tải và pin hội nhập. Thiết kế đầu ra kép cho phép nó cấp nguồn đồng thời cho đèn LED của bạn thiết bị trong khi vẫn duy trì mức sạc tối ưu trên pin dự phòng. Khi AC đầu vào không thành công, thiết bị sẽ tự động chuyển sang nguồn pin một cách liền mạch, đảm bảo hoạt động không có thời gian ngừng hoạt động cho hệ thống chiếu sáng khẩn cấp, hệ thống an ninh hoặc màn hình công nghiệp.

Đảm bảo chất lượng và an toàn

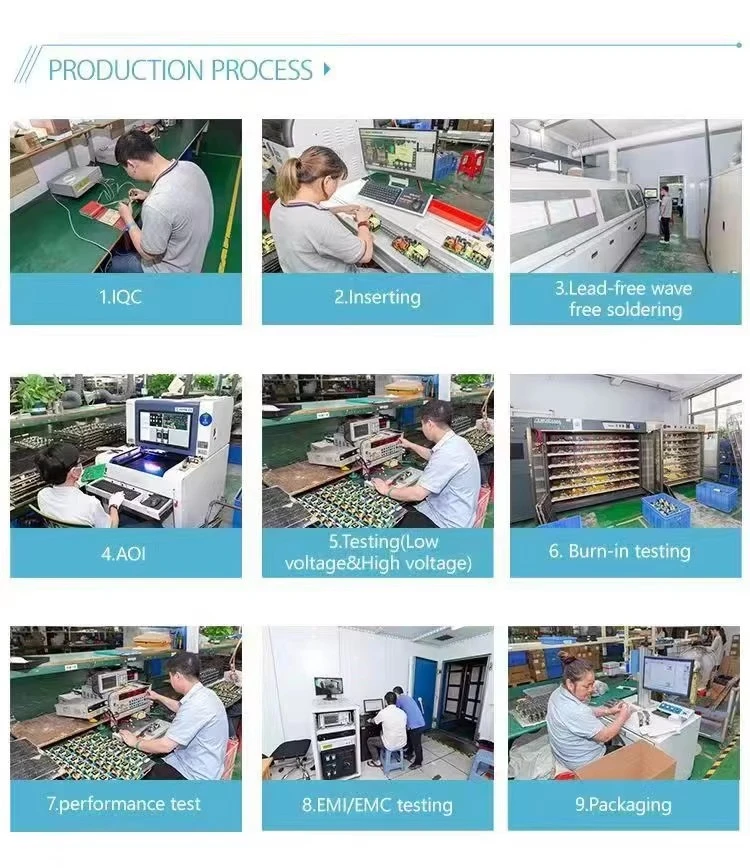

Mỗi đơn vị đều trải qua nhà máy nghiêm ngặt thử nghiệm, được chứng minh bằng HI-POT (Tiềm năng cao) PASS, QC Dấu PASS và dấu PASS hiển thị trên thiết bị. Cái này xác nhận việc kiểm tra độ bền điện môi và tuân thủ kiểm soát chất lượng. đầu vào chấp nhận 176-264VAC ở 3A, 50/60Hz, giúp nó tương thích với tiêu chuẩn điện áp công nghiệp toàn cầu.

Bền bỉ và có thể kiểm chứng

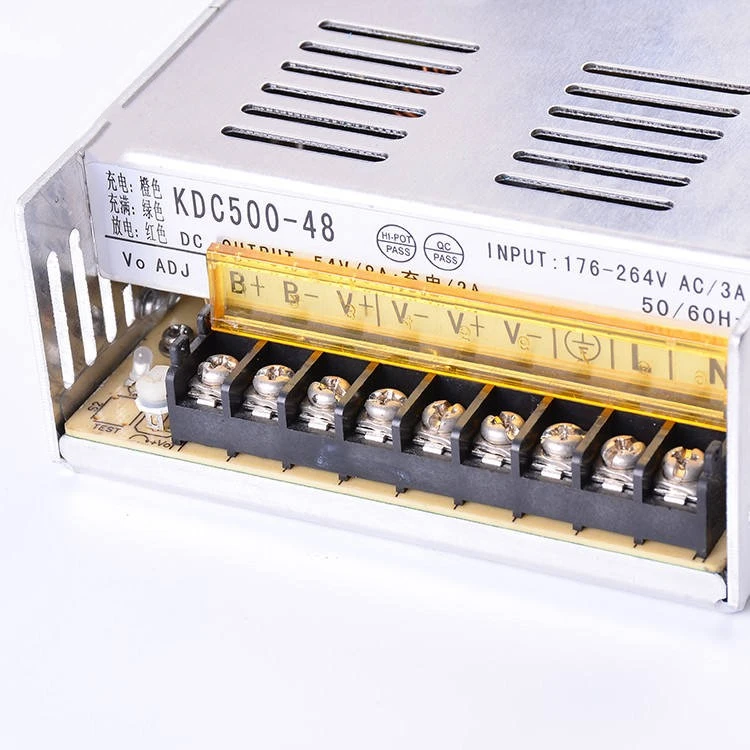

Bố cục thiết bị đầu cuối rõ ràng được dán nhãn (B+, B-, V+, V-), đơn giản hóa việc nối dây trường. Các dấu hiệu vật lý đề xuất một quy trình dây chuyền lắp ráp mạnh mẽ, được chứng nhận.

Đặc điểm kỹ thuật sản phẩm:

1, Kích thước nhỏ, công suất cao;
2, Phạm vi đầu vào AC rộng điện áp;
3, Đoản mạch, quá tải, bảo vệ quá áp.
4, Điện áp đầu ra khác cũng có có thể được thực hiện, chẳng hạn như 18V, 21V, 42V, v.v.
tham số Mã hàng		KDC500-48
		CH1	CH2
ĐẦU RA	Điện áp đầu ra	+48V	+54V(sạc)
	Xếp hạng hiện tại	8.2A	2A
	Phạm vi hiện tại đầu ra	0- 8.2A	0-2A
	Công suất định mức	501.6w
	gợn sóng	150mVp-p	200mVp-p
	Phạm vi đầu ra ADJ	±10%
	Độ chính xác đầu ra	±5%	±5%
	Quy định dòng	±0,5%	±1%
	Quy định tải	±0,5%	±0,4%
	Thiết lập, Tăng, Giữ lên thời gian	300ms, 50ms, 20ms
ĐẦU VÀO	Dải điện áp đầu vào	88~132V,176~264VAC
	Đầu vào hiện tại	6A/115V,3A/230VAC
	Tần số đầu vào	47~63Hz
	Hiệu quả	>85% @ 220VAC
	Dòng điện khởi động	KHỞI ĐỘNG LẠNH 40A/230V
	Dòng điện rò rỉ	<0,5mA/240VAC
Sự bảo vệ	Bảo vệ quá tải	105~150%
	Quá điện áp	------
MÔI TRƯỜNG	Nhiệt độ làm việc, độ ẩm	-20~50oC,10~90% RH,Không sự ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-20~85oC, độ ẩm 10~95%.
	Nhiệt độ.Hệ số	±0,03%/oC(0~50oC)
	Rung	10~500Hz, 2G 10 phút/1 chu kỳ, THỜI GIAN 60 phút. MỖI TRỤC
AN TOÀN&EMC	Tiêu chuẩn an toàn	GB4943
	Chịu được điện áp	I/P-O/P,I/P-FG:1,5KV;O/P-FG:0,5KVAC 1 phút
	Điện trở cách điện	I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ohm
	Tiêu chuẩn EMC	------

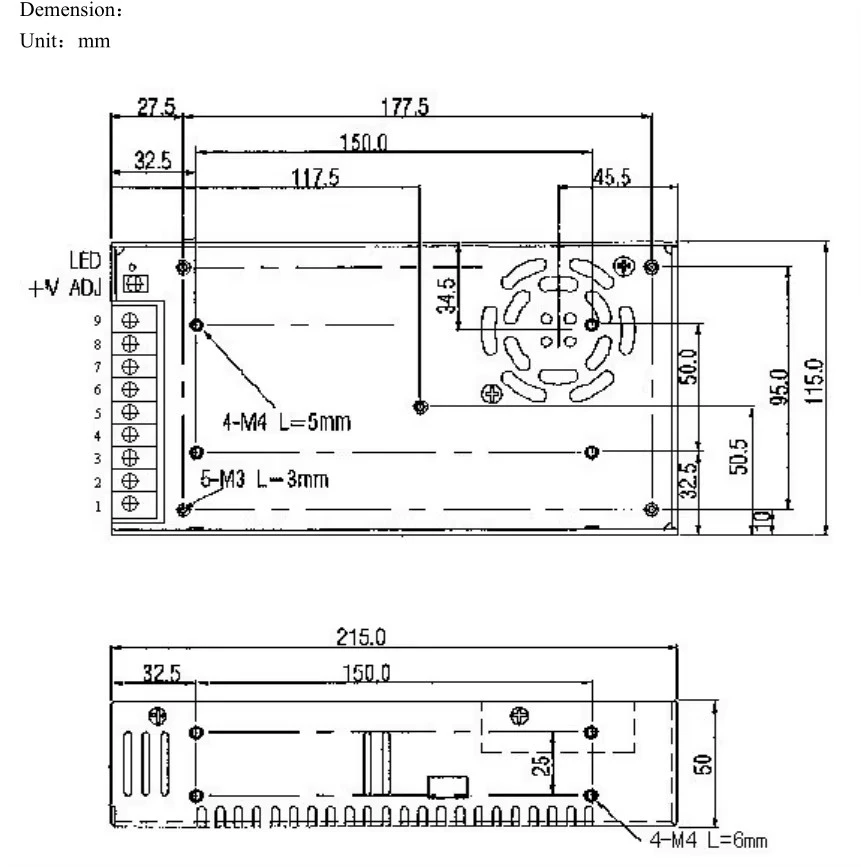

KHÁC	Kích thước	215×110×50mm
	Cân nặng	1Kg

Ghi chú:

1. Tất cả các thông số đầu vào 220VAC, tải định mức, môi trường xung quanh nhiệt độ 25oC, đo ở điều kiện 70% độ ẩm; 2.Độ chính xác: bao gồm dung sai thiết lập, quy định đường dây, quy định tải trọng và như vậy; 3. Kiểm tra gợn sóng: Dây dài 30cm nối nguồn cung cấp và tải ở phía tải và 0,1u và 47u tụ điện tới máy hiện sóng 20 MHz được đo khi tải kết thúc; 4. Điều chỉnh đường dây: ở điều kiện tải định mức, đầu vào điện áp thay đổi từ thấp đến cao đo được; 5. Điều chỉnh tải: tải đầu ra đo được từ 20% đo được sự thay đổi tải đến 100%, tải khác được cố định ở mức 60% của tải;

Với tổng công suất định mức là 500W, thiết bị này tích hợp liền mạch công nghệ SMPS với UPS chức năng. Trong hoạt động AC bình thường, nó cấp nguồn cho thiết bị được kết nối trong khi duy trì mức sạc tối ưu trên pin dự phòng. Khi nguồn điện đầu vào bị hỏng, nguồn cung cấp tự động chuyển sang chế độ pin, đảm bảo không có thời gian ngừng hoạt động hoạt động cho hệ thống chiếu sáng khẩn cấp, hệ thống an ninh và màn hình công nghiệp.

KDC500-48 chấp nhận phạm vi đầu vào rộng từ 88–132VAC hoặc 176–264VAC (có thể chọn), với hiệu suất >85% ở 220VAC. Điện áp đầu ra có thể điều chỉnh trong khoảng ±10% thông qua chiết áp tích hợp. Gợn sóng là được giữ ở mức thấp ở mức 150mVp-p trên CH1 và 200mVp-p trên CH2, làm cho nó phù hợp với ứng dụng LED nhạy cảm với tiếng ồn.

Các tính năng bổ sung bao gồm quá áp tích hợp, bảo vệ quá tải, ngắn mạch và quá nhiệt, khởi động nguội dòng điện 40A ở 230V và dòng rò dưới 0,5mA ở 240VAC. Thiết lập, tăng lên, và thời gian chờ lần lượt là 300ms, 50ms và 20ms.

Để có nguồn điện 48V đáng tin cậy, không bị gián đoạn với tính năng thông minh quản lý pin, KDC500-48 là sự lựa chọn lý tưởng.

Tính năng sản phẩm:

1, Với ứng dụng rộng rãi, họ đã được sử dụng trong đèn LED, ACS, thiết bị y tế và làm đẹp, năng lượng điện hệ thống, hệ thống thông tin liên lạc, ngành công nghiệp quân sự và những người khác.

2,Một số mô hình đạt được Chứng nhận CB,CE,CCC,ETL,ISO,ROHS ngay bây giờ.

3,Có hơn 1.000 các loại mô hình.

4. Kích thước nhỏ, công suất cao

5. Dải điện áp đầu vào AC rộng

6. Đoản mạch, quá tải, quá điện áp bảo vệ

Điện áp đầu ra khác cũng có thể được thực hiện, chẳng hạn như 18V, 21V, 42V, v.v.
