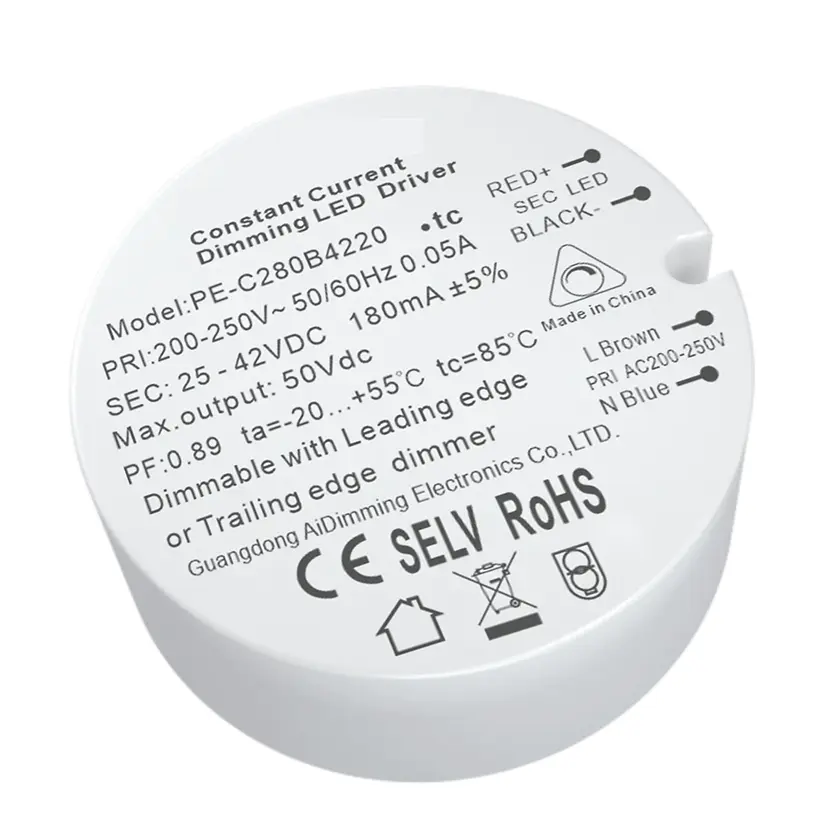

Trình điều khiển đèn LED có thể điều chỉnh độ sáng Triac hiện tại 8.4W

PE-C280 là một trong những trình điều khiển đèn LED có thể điều chỉnh độ sáng triac dòng điện không đổi 8,4W do nhà sản xuất Starwell của Trung Quốc phát triển với hệ số công suất cao, hiệu suất cao, độ chính xác cao, sử dụng chip điều khiển công tắc tổn hao thấp ổn định hiệu quả và các thành phần hiệu suất cao giúp nó có độ ồn thấp, tuổi thọ cao và các đặc điểm khác. Trình điều khiển áp dụng công nghệ dẫn nhiệt silica gel, có thể chịu được nhiệt độ cao 55oC.

Gửi yêu cầu

Với tư cách là nhà sản xuất chuyên nghiệp, Starwell muốn cung cấp cho bạn trình điều khiển đèn LED có thể điều chỉnh độ sáng triac dòng điện không đổi 8,4W chất lượng cao, phù hợp với bộ điều chỉnh độ sáng RPC MOSFET và bộ điều chỉnh độ sáng FPC TRAIC.

Đặc điểm kỹ thuật

Người mẫu		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ĐẦU RA	Điện áp đầu ra	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Điện áp đầu ra tối đa	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Điện áp đầu ra không tải	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Dòng điện đầu ra	350mA	200mA	700mA	700mA	300mA
	Công suất đầu ra	4.2W~8.4W	5W~8.4W	1,75W~4,2W	4.2W~8.4W	3,6W~7,2W
	Mức độ nhấp nháy	Giảm nhấp nháy(8%)
	Phạm vi mờ	2~100%,
	Tần số làm mờ xung điện
	Độ chính xác hiện tại	±5%
	Gợn Sóng & Tiếng Ồn	=500mv trang/p
ĐẦU VÀO	Giao diện mờ	Triac Cạnh dẫn đầu/Cạnh kéo
	Dải điện áp đầu vào	200-250Vac
	Tính thường xuyên	50/60Hz
	đầu vào hiện tại	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Hệ số công suất	PF>0,9(ở đầy tải)	PF>0,9(ở mức đầy tải)	PF>0,88(ở đầy tải)	PF>0,88(ở đầy tải)	PF>0,88(ở mức đầy tải)
	THD	230Vac@THD <20% (ở đầy tải)
	Hiệu quả (điển hình)	77%	79%	77%	77%	77%
	Dòng điện khởi động (điển hình)	Khởi động nguội0.8A	Khởi động nguội0.8A	Khởi động nguội1.54A	Khởi động nguội0.8A	Khởi động nguội0.8A
	Chống đột biến	LN: 1,5kV
	Dòng điện rò rỉ	<0,25mA/230Vac
MÔI TRƯỜNG	Nhiệt độ làm việc	tc: 55°C tc: 85°C
	Độ ẩm làm việc	20 ~ 95%RH, không ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-40 ~ 80°C, 10~95%RH
	Nhiệt độ. hệ số	±0,03%/°C(0-50)°C
	Rung	10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ	Bảo vệ quá nhiệt	Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, , tự động phục hồi.
	Bảo vệ quá tải	Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
	Bảo vệ ngắn mạch	Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
	Bảo vệ không tải	Tắt đầu ra nếu không tải, tự động phục hồi khi tải trở lại bình thường.
AN TOÀN & EMC	Chịu được điện áp	I/P-O/P: 3750Vac
	Điện trở cách ly	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Tiêu chuẩn an toàn	IEC/EN61347-1, IEC/EN61347-2-13
	Phát thải EMC	EN55015, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Tiêu chuẩn kiểm tra nhấp nháy	IEEE 1789
NGƯỜI KHÁC	Kích thước	43,2×0,5mm(D×H)
	đóng gói	TRÊN túi
	Trọng lượng (GW)	42g±5g

Hóa đơn:

● Trình điều khiển điều chỉnh độ sáng theo pha LED, phạm vi điều chỉnh độ sáng 2-100%

● Thích hợp cho bộ điều chỉnh độ sáng RPC MOSFET và bộ điều chỉnh độ sáng FPC TRAIC

● PFC hoạt động

● Bảo vệ: đoản mạch/quá áp/quá dòng

● Công nghệ dẫn nhiệt silica gel, gió lạnh tự nhiên

● Âm lượng cực nhỏ

● Thích hợp cho chiếu sáng gia đình và chiếu sáng thương mại bằng đèn LED

● Thiết bị bảo vệ an toàn không tải

● Lắp đặt tiết kiệm và thuận tiện

● phù hợp với tiêu chuẩn an toàn thiết bị chiếu sáng thế giới

● Lớp bảo vệ II

● Bảo hành ba năm

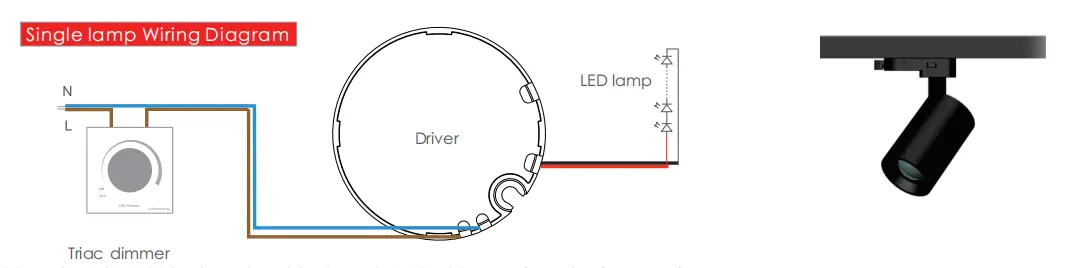

Sơ đồ nối dây:

Đấu dây:

Dây đầu ra: Cáp PVC màu đỏ và đen 20AWG, chiều dài 200-230mm, yêu cầu tuốt dây: 5-7mm

Dây đầu vào: 20AW Brown Blue VDE dây cách điện kép, chiều dài 150-160mm, yêu cầu tước dây: 5-7mm

Việc sử dụng hướng dẫn:

1. Hãy chú ý đến sự khác biệt giữa đầu vào và đầu ra, kết nối chính xác rồi bật nguồn

2. Trước tiên hãy kết nối tải của đầu ra DC, mở nguồn điện sau khi kiểm tra; ở chế độ dòng điện không đổi, nếu bật nguồn ở mạch hở, vui lòng tắt nguồn điện và không thể kết nối đèn LED cho đến khi năng lượng điện được lưu trữ bởi bộ giải phóng đầu ra, nếu không nó có thể làm hỏng đèn LED;

3. Loại nguồn điện này chỉ giới hạn ở việc sử dụng đèn LED và đèn lồng, dải điện áp đầu vào là AC200-250v, bông cách nhiệt và các vật dụng khác cản trở sự tản nhiệt của sản phẩm, phù hợp với sản phẩm ở điện áp đầu ra cụ thể, phạm vi dòng điện, nhiệt độ môi trường sử dụng là -20-45, và độ bền không thể đáp ứng các điều kiện của môi trường, sản phẩm này được bảo hành miễn phí ba năm.

Các tình trạng bất thường và phương pháp điều trị tương ứng:

1. Đèn LED không sáng sau khi kết nối trình điều khiển độ sáng lần đầu tiên, vui lòng tắt đầu vào AC và kiểm tra như sau:.

a) Đầu ra DC có tiếp xúc kém hay không:

b) Cực đầu ra DC bị đảo ngược hay bảng đèn LED bị hàn chống;

c) Liệu đầu vào AC có tiếp xúc kém hay không: kiểm tra sau khi loại bỏ những lỗi này.

2. Thiết bị có kết nối tốt, đèn LED sáng nhưng đèn LED nhấp nháy, vui lòng tắt đầu vào AC, sau đó kiểm tra đầu ra DC.

a) trên đường.dưới tải.

b) Thông số và thông số thực tế có khớp nhau hay không.

3. Vui lòng liên hệ kịp thời với chúng tôi nếu bạn có bất kỳ câu hỏi nào trong quá trình sử dụng, chúng tôi sẽ cố gắng hết sức để giải quyết vấn đề với bạn.
