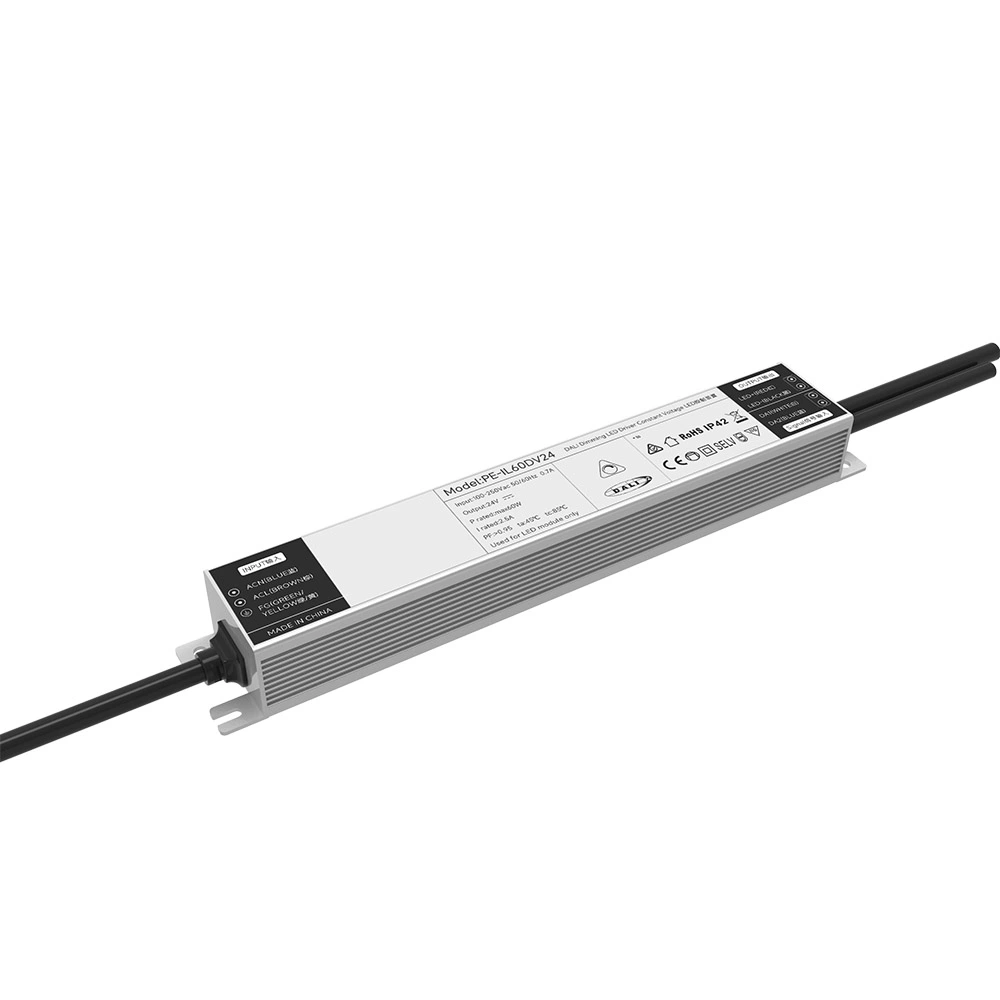

Trình điều khiển đèn LED có thể điều chỉnh độ sáng 60W điện áp không đổi 0/1-10V

Trình điều khiển đèn LED có thể điều chỉnh độ sáng 60W điện áp không đổi 0/1-10V chất lượng cao của nhà máy Starwell là quy trình hàn vỏ nhôm đặc biệt, vỏ nhôm và tản nhiệt silica gel dẫn nhiệt bên trong, sử dụng ổn định hơn, tất cả nguyên liệu thô đều là thương hiệu hàng đầu và chip nhập khẩu vượt quá. Thiết kế làm mờ sâu phù hợp với hệ thống điều chỉnh độ sáng thông minh của nhiều thương hiệu khác nhau trên thị trường Điện áp chống đột biến 2KV, điều chỉnh độ sáng mượt mà, không nhấp nháy, độ ồn thấp trong quá trình điều chỉnh độ sáng

Gửi yêu cầu

Là nhà sản xuất Trình điều khiển LED chuyên nghiệp tại Trung Quốc, Starwell muốn cung cấp cho bạn Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0/1-10V điện áp không đổi 60W đã được chứng nhận CE, wehich được thiết kế để điều chỉnh độ sáng sâu và mượt mà, đồng thời tích hợp hoàn hảo với hầu hết các hệ thống điều chỉnh độ sáng thông minh trên thị trường. Trình điều khiển cung cấp ánh sáng không nhấp nháy và tiếng ồn tối thiểu trong quá trình điều chỉnh. Nó cũng cung cấp khả năng bảo vệ mạnh mẽ chống lại sự tăng điện áp lên đến 2kV, khiến nó trở thành sự lựa chọn bền bỉ và linh hoạt cho các ứng dụng chiếu sáng chuyên nghiệp.

Đặc điểm kỹ thuật

Người mẫu		PE-IL60DV24	PE-IL60DV12
ĐẦU RA	Điện áp đầu ra	24Vdc	12Vdc
	Điện áp đầu ra tối đa	2,5A	5A
	Điện áp đầu ra không tải	24Vdc	12Vdc
	Tải phạm vi công suất	0-2,5A	0-5A
	Công suất đầu ra	0-60W	0-60W
	Mức độ nhấp nháy	Không nhấp nháy
	Phạm vi mờ	0~100%, có thể bắt đầu bằng đèn LED ở mức 0,03%.
	Tần số làm mờ xung điện	>3600Hz
	Độ chính xác hiện tại	±3%
	Chế độ tắt nguồn	chức năng bộ nhớ khi tắt nguồn
ĐẦU VÀO	Giao diện mờ	DALI (IEC62386)Dòng điều khiển tín hiệu < 2mA
	Dải điện áp đầu vào	100-250Vac
	Tính thường xuyên	50/60Hz
	đầu vào hiện tại	<0,7A ac100v
	Hệ số công suất	PF>0,99/110V ac (ở mức đầy tải)
	THD	230Vac@THD <10% (khi đầy tải)
	Hiệu quả (điển hình)	89%	87%
	Nguồn dự phòng	0,4W
	Dòng điện khởi động (điển hình)	khởi động nguội180A/220ns@230Vac ac
	Chống đột biến	L-N: 2kV
	Dòng điện rò rỉ	<0,25mA/230Vac
MÔI TRƯỜNG	Nhiệt độ làm việc	ta: 45°C tc: 80°C
	Độ ẩm làm việc	20 ~ 95%RH, không ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-40 ~ 80°C, 10~95%RH
	Hệ số nhiệt độ	±0,03%/°C(0-50)°C
	Rung	10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ	Bảo vệ quá nhiệt	Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, , tự động phục hồi.
	Bảo vệ quá tải	Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
	Bảo vệ ngắn mạch	Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
	Bảo vệ không tải	đầu ra Điện áp không đổi.
AN TOÀN & EMC	Chịu được điện áp	I/P-O/P: 3750Vac
	Điện trở cách ly	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Tiêu chuẩn an toàn	IEC/EN61347-1, IEC/EN61347-2-13
	Phát thải EMC	EN55015, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Tiêu chuẩn kiểm tra nhấp nháy	IEEE 1789
NGƯỜI KHÁC	Kích thước	235×37×27mm(L×W×H)
	đóng gói	240×47×33mm(L×W×H)
	Trọng lượng (GW)	350g±10g

Tương lai:

1. Giao diện chuẩn Dali tuân thủ tiêu chuẩn Dali 144

2. Chứng nhận Dali2, thành viên Dali

3. Đầu ra điều khiển kỹ thuật số được thông qua và không có hoạt nghiệm

4. Đầu vào AC chung quốc tế phạm vi 100-250V

5. Làm mát không khí tự nhiên, chống ẩm, dẫn nhiệt, quá trình tản nhiệt silica gel

6. Đường cong làm mờ độ sâu tự phát triển

7. Nhiều chức năng bảo vệ

8. Quy trình hàn nhôm đặc biệt, thiết kế khối lượng siêu nhỏ

9. Tuân thủ tiêu chuẩn ERP và mức tiêu thụ điện ở chế độ chờ nhỏ hơn 0,5W

Ứng dụng:

1. Dải đèn LED

2. Chiếu sáng thông minh biệt thự

3. Nó có thể được kết nối với hệ thống chiếu sáng thông minh Dali

4. Chiếu sáng bảo tàng

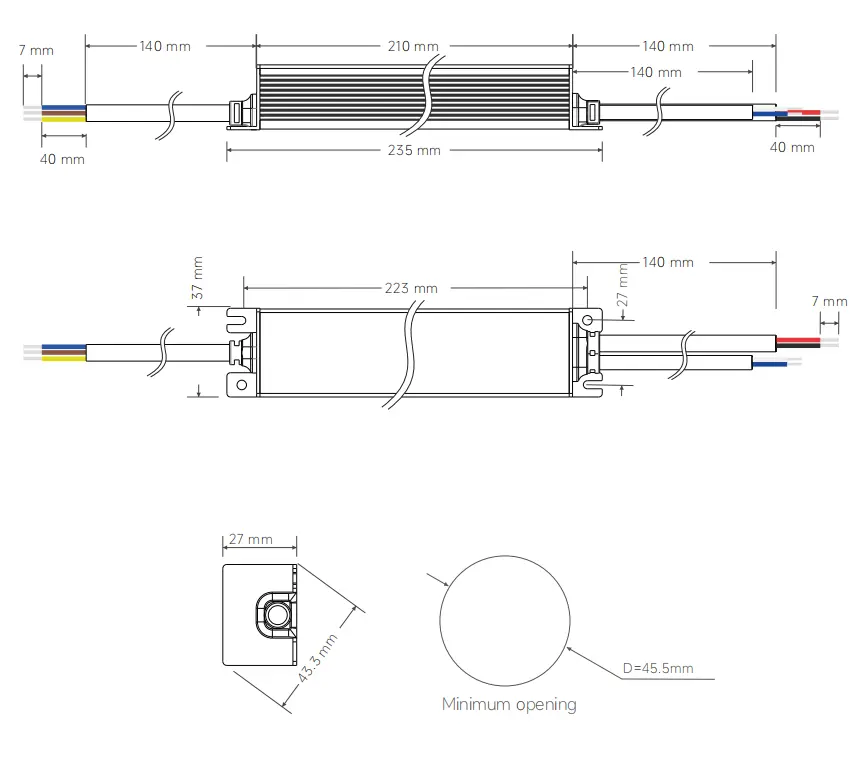

Kích thước:

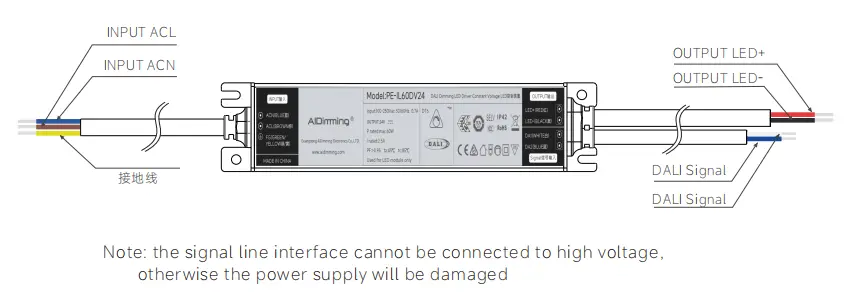

Đấu dây:

Hướng dẫn sử dụng:

Trừ khi có quy định khác, tất cả các thông số kỹ thuật và thông số được đo ở tải định mức đầu vào 230 VAC và nhiệt độ môi trường 25oC.

Đi dây theo nhận dạng sản phẩm và chú ý đến hướng tích cực và tiêu cực cũng như hướng đầu vào và đầu ra. Ghi chú:

Lưu ý 1: Vui lòng kiểm tra xem các đầu vào và đầu ra có chính xác sau khi bật nguồn hay không;

Lưu ý 2: Trước tiên, vui lòng kết nối tải với đầu ra DC, sau đó kết nối nguồn điện sau khi xác nhận rằng không có lỗi; ở chế độ điện áp không đổi, nếu bật nguồn ở mạch hở, vui lòng ngắt kết nối nguồn điện trước, sau đó kết nối đèn LED sau khi năng lượng điện được lưu trữ trong cực đầu ra được giải phóng;

Lưu ý 3: Bộ điều khiển nguồn này được sử dụng cho đèn LED. Dải điện áp đầu vào của sản phẩm này là AC 100- 250 V. Khi sử dụng trong phạm vi điện áp và dòng điện đầu ra được chỉ định, khi nhiệt độ môi trường xung quanh từ -20oC đến +45oC và bề mặt không thể được phủ bằng bông cách nhiệt và các vật thể khác cản trở sự tản nhiệt của sản phẩm, sản phẩm này được bảo hành miễn phí 5 năm trong môi trường đáp ứng các điều kiện sử dụng của sản phẩm này.

1. Nếu nguồn điện không sáng sau lần kết nối điện đầu tiên của thiết bị, hãy ngắt kết nối các cực đầu vào AC và kiểm tra:

(1) của a. Kiểm tra tiếp xúc kém ở các đầu ra DC.

(2) cực đầu ra dc là âm.

(3) kiểm tra xem thiết bị đầu cuối đầu vào xoay chiều có tiếp xúc kém hay không, xử lý sự cố sau khi kiểm tra điện.

(4) dữ liệu đọc tín hiệu kết nối được đặt ở chế độ tắt sau khi khởi động

2. Khi thiết bị được kết nối điện, đèn LED sẽ sáng nhưng đèn LED sẽ nhấp nháy. Vui lòng cắt nguồn điện xoay chiều đầu vào, kiểm tra đầu ra dc:

(1) các thông số thiết kế nguồn điện phù hợp với việc sử dụng thực tế của đèn LED và đèn lồng.

(2) Nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào khác trong quá trình sử dụng sản phẩm, vui lòng liên hệ kịp thời với công ty chúng tôi để liên lạc và phản hồi những thông tin xấu. Chúng tôi sẽ tích cực hỗ trợ bạn giải quyết vấn đề.

Tình huống bất thường và cách xử lý tương ứng:

Nô lệ Dali Giao diện chiếu sáng có thể định địa chỉ kỹ thuật số (DALI) chỉ gửi dữ liệu khi được chủ yêu cầu, tức là để đáp lại lệnh.

Trong cùng một mạng Dali, có tối đa 64 đơn vị nô lệ, mỗi đơn vị có một địa chỉ ngắn riêng biệt.

Bạn cũng có thể chỉ định một đơn vị phụ thuộc vào một nhóm. Có thể tồn tại đồng thời tối đa 16 nhóm và các đơn vị nô lệ có thể thuộc về các nhóm khác nhau.

Mỗi đơn vị có thể thiết lập tối đa 16 cảnh. Các tính năng chính của Giao thức Dali

1) Giao tiếp nối tiếp không đồng bộ

2) 1200 baud, mã Manchester

3) Tín hiệu vi sai hai dây

4) Cao khi chênh lệch điện áp lớn hơn 9,5V

5) Thấp khi chênh lệch điện áp nhỏ hơn 6,5V

6) Xử lý truyền thông theo đơn vị máy chủ

7) Xe buýt Dali có thể kết nối 64 thiết bị phụ

8) Mỗi nô lệ có thể được đánh địa chỉ riêng. Đặc tính điện Dali Ở trạng thái không tải, bus Dali ở mức cao, được điều khiển bởi bộ phận nô lệ.

1) Không can thiệp vào máy chủ khi đầu ra cao

2) Khi đầu ra ở mức thấp, xe buýt Dali có thể bị chập trực tiếp với nhau.

3) Dòng điện tối đa của xe buýt Dali là 250mA

4) Giao tiếp hai chiều không thể được thực hiện đồng thời.

5) Chiều dài tối đa của đường dữ liệu là 300 mét, nếu không thì điện áp rơi không được vượt quá 2V
