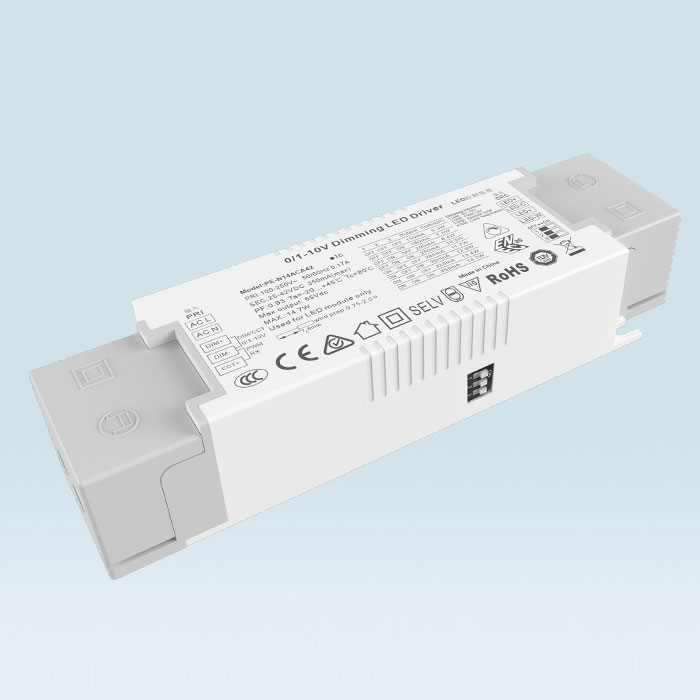

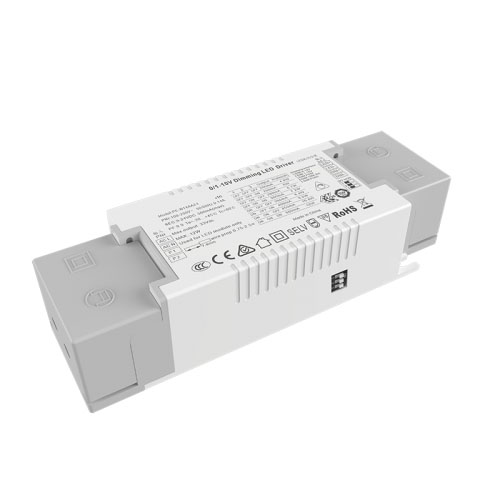

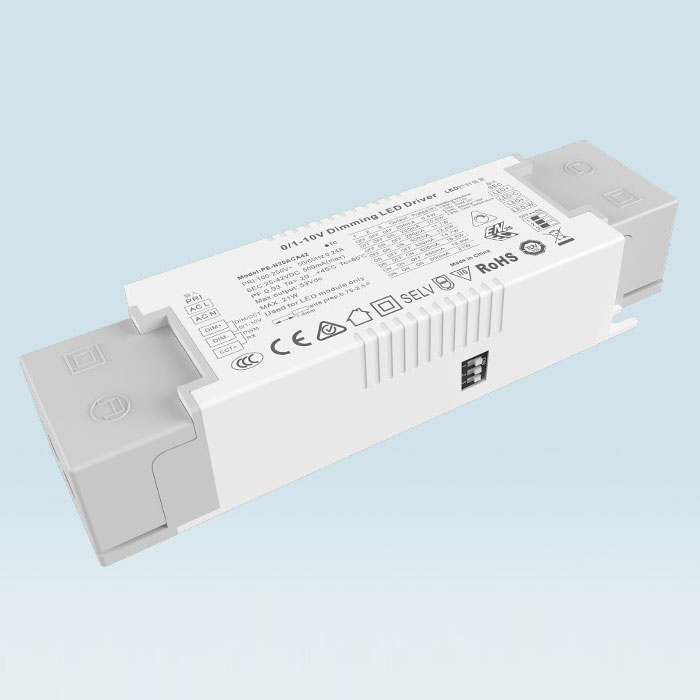

Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT hiện tại 45W không đổi

STARWELL, một nhà sản xuất có uy tín tại Trung Quốc, sẵn sàng cung cấp cho bạn Trình điều khiển đèn LED có thể điều chỉnh độ sáng CCT 0-10V CCT dòng điện không đổi 45W. Chúng tôi hứa sẽ cung cấp cho bạn sự hỗ trợ sau bán hàng tốt nhất và giao hàng nhanh chóng.

Gửi yêu cầu

Chúng tôi hoan nghênh bạn đến nhà máy của chúng tôi để mua sản phẩm bán chạy nhất, giá thấp và chất lượng cao Trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT dòng điện không đổi 45W, STARWELL mong muốn được hợp tác với bạn.

PE-N45ACA sử dụng điều khiển tín hiệu hai chiều, một cách để kiểm soát độ sáng và cách còn lại để kiểm soát nhiệt độ màu. Nguyên liệu thô được sử dụng là các thương hiệu hàng đầu và thiết kế điều chỉnh độ sáng siêu sâu nhập khẩu, phù hợp với nhiều hệ thống điều chỉnh độ sáng thông minh trên thị trường. Đầu ra điều chỉnh độ sáng của đèn LED điều khiển độ sáng của đèn LED và kiểm soát chính xác nhiệt độ màu. Quá trình dẫn nhiệt silicon được nhúng bên trong và cân bằng nhiệt của các linh kiện điện tử ổn định hơn.

Tính năng điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT hiện tại 45W:

1. Tích hợp nhiều giao diện điều chỉnh độ sáng và phối màu

2. Thích ứng 0-10v/1-10v

3. Đầu ra điều khiển kỹ thuật số được thông qua và không có hoạt nghiệm

4. Đầu vào AC chung quốc tế phạm vi 100-250V

5. Quá trình làm mát không khí tự nhiên, chống ẩm, dẫn nhiệt và tản nhiệt silica gel

6. Thiết kế mờ sâu

7. Nhiều chức năng bảo vệ

8. Đầu ra điện áp nhanh, an toàn và thuận tiện

9. Thiết kế uốn, tiện lợi và nhanh chóng

10. Lựa chọn dòng điện 8 bánh

11. Chứng chỉ TUV CE SAA ENEC

12.147.5*43*30mm

Danh sách mô hình trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT hiện tại 45W không đổi:

0/1-10V CCT làm mờ dòng điện không đổi

Loạt	Làm mờ	Người mẫu	Đầu vào	Quyền lực	PF	Sản lượng hiện tại	Điện áp đầu ra
PE-N14ACA 3-15W không nhấp nháy	10V 100K Chiết áp một chiều CCT một chiều mờ đi	PE-N14ACA42	AC100-250V	15W	0,88-0,96PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350mA
PE-N20ACA 8-20W không nhấp nháy	10V 100K Chiết áp một chiều CCT một chiều mờ đi	PE-N20ACA42	AC100-250V	21W	0,88-0,96PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500mA
PE-N30ACA 15-30W nhấp nháy miễn phí	10V 100K Chiết áp một chiều CCT một chiều mờ đi	PE-N30ACA42	AC100-250V	29,4W	0,88-0,96PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700mA
PE-N45ACA 30-44W nhấp nháy miễn phí	10V 100K Chiết áp một chiều CCT một chiều mờ đi	PE-N45ACA42	AC100-250V	44,1W	0,88-0,96PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050mA

Ứng dụng trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT hiện tại 45W không đổi:

1. Nguồn sáng hai màu

2.Biệt thự chiếu sáng thông minh

3. Hệ thống chiếu sáng thông minh không dây có thể được truy cập

4. Chiếu sáng bảo tàng

Thông số kỹ thuật trình điều khiển đèn LED có thể điều chỉnh độ sáng 0-10V CCT hiện tại 45W không đổi:

Người mẫu		PE-N30ACA42	PE-N45ACA42
ĐẦU RA	Điện áp đầu ra	25-42Vdc	25-42Vdc
	Điện áp đầu ra tối đa	42Vdc	42Vdc
	Điện áp đầu ra không tải	53Vdc	53Vdc
	Sản lượng hiện tại	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	Công suất ra	8,75W~29,4W	17,5W~44,1W
	Mức độ nhấp nháy	Nhấp nháy miễn phí
	Phạm vi mờ	0 ~ 100%, độ mờ đèn LED từ 0,03%
	Tần số làm mờ xung điện	>3600Hz
	Độ chính xác hiện tại	±3%
	Chế độ tắt nguồn	Tín hiệu hoạt động, không có quyền truy cập tín hiệu, xuất ra dòng điện đặt tối đa
ĐẦU VÀO	Giao diện mờ	0-10V 1-10V 10vpwm 100k chiết áp giao diện tín hiệu hiện tại <0,1mA
	dải điện áp đầu vào	100-250Vac
	Tính thường xuyên	50/60Hz
	Đầu vào hiện tại	<0,3A ac110v	<0,5A ac110v
	Hệ số công suất	PF>0,99/100V	PF>0,99/100V
	THD	230Vac@THD <10% (khi đầy tải)
	Hiệu quả (điển hình)	87%	88%
	Dòng điện khởi động (điển hình)	khởi động nguội20A@230Vac	khởi động nguội20A@230Vac
	Chống đột biến	L-N: 2kV
	Dòng điện rò rỉ	<0,25mA/230Vac
MÔI TRƯỜNG	Nhiệt độ làm việc	ta: 45°C tc: 80°C
	Độ ẩm làm việc	20 ~ 95%RH, không ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-40~80°C°, 10~95%RH
	Hệ số nhiệt độ	±0,03%/°C(0-50)°C
	Rung	10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ	Bảo vệ quá nhiệt	Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, , tự động phục hồi.
	Bảo vệ quá tải	Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
	Bảo vệ ngắn mạch	Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
	Bảo vệ không tải	đầu ra Điện áp không đổi.
SỰ AN TOÀN & EMC	Chịu được điện áp	I/P-O/P: 3750Vac
	Điện trở cách ly	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Tiêu chuẩn an toàn	IEC/EN61347-1, IEC/EN61347-2-13
	Phát thải EMC	EN55015, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Tiêu chuẩn kiểm tra nhấp nháy	IEEE 1789
NGƯỜI KHÁC	Kích thước	160(130)×43×30mm(L×W×H)
	đóng gói	Túi PE
	Trọng lượng (GW)	245g±10g
Bình luận	Các sản phẩm thông thường được điều khiển bằng một cách điều chỉnh độ sáng và một cách điều chỉnh nhiệt độ màu. Một số hệ thống thông minh trên thị trường được điều khiển bằng hai cách điều chỉnh độ sáng để trộn màu. Cần có hướng dẫn đặc biệt và công ty chúng tôi có các thủ tục tương ứng Các thông số đo được thực hiện trong môi trường điện áp xoay chiều 230V đầu vào 25 độ Nguồn điện không đổi, ở trạng thái không mờ, dòng điện đầu ra là giá trị cài đặt tối đa Điện áp nối với đèn phải nằm trong dải điện áp được đánh dấu của nguồn điện Sản phẩm này áp dụng quy trình tản nhiệt silica gel dẫn nhiệt để cân bằng nhiệt độ bên trong và đảm bảo độ an toàn và độ tin cậy của sản phẩm Khoảng cách kiểm tra đường tín hiệu: 1,5 dây được che chắn vuông, 200m với 20 bộ nguồn. Do hệ số khoảng cách nên khoảng cách là kéo dài và số lượng điều khiển sẽ giảm

Kích thước:

Nhãn:

Lựa chọn hiện tại Led:

Công tắc DIP để lựa chọn nhanh 8 dòng điện tùy chọn (xem bảng bên dưới).

Sau khi cài đặt dòng điện bằng công tắc DIP, tắt nguồn rồi bật nguồn để dòng điện mới có hiệu lực.

Ví dụ. LED 3.2V/chiếc: 9-24V có thể cấp nguồn cho 3-7 chiếc đèn LED nối tiếp, 25-42V có thể cấp nguồn cho 7-12 chiếc đèn LED, số lượng đèn LED tối đa nối tiếp sẽ tùy thuộc vào điện áp thực tế của đèn LED.

Sơ đồ hệ thống dây điện:

Việc sử dụng hướng dẫn:

Đầu vào của sản phẩm được cung cấp một nắp ép đường đầu vào có kẹp tự khóa. Sử dụng tuốc nơ vít có rãnh để lực đều lên trên và từ từ nghiêng mở để lộ cực đầu vào, kết nối đường dây AC trực tiếp L và đường số 0 n, đồng thời kết nối đầu cuối đầu ra theo nhận dạng sản phẩm. Chú ý đến cực dương và cực âm Lưu ý

1. Khi sử dụng nguồn điện này, vui lòng chú ý phân biệt đầu vào và đầu ra. Vui lòng nối dây chính xác và chỉ bật nguồn sau khi kiểm tra

2. Trước tiên, vui lòng kết nối tải ở đầu ra DC, xác nhận nó đúng và sau đó bật nguồn điện; Ở chế độ dòng điện không đổi, nếu mạch hở được bật, vui lòng tắt nguồn điện và kết nối đèn LED sau khi năng lượng điện được lưu trữ ở đầu ra được giải phóng, nếu không đèn LED có thể bị cháy.

3. Bộ điều khiển nguồn này chỉ được sử dụng cho đèn LED. Dải điện áp đầu vào của sản phẩm là AC 100-265V. Khi nó được sử dụng trong phạm vi điện áp đầu ra và dòng điện được chỉ định, nhiệt độ môi trường là - 20 đến + 45 oC và bề mặt không thể được phủ bằng bông cách nhiệt và các vật dụng khác ngăn chặn sự tản nhiệt của sản phẩm. Trong môi trường đáp ứng các điều kiện dịch vụ của sản phẩm, sản phẩm này được bảo hành miễn phí 5 năm.

Giải pháp khắc phục các sự cố thường gặp trong quá trình sử dụng:

1. Sản phẩm không hoạt động khi bật nguồn:

Kiểm tra xem dây áp suất có được kết nối đúng cách hay không, nhấn lại đầu dây áp suất,

Whether the positive and negative poles of the LED lamp are correct,

Cho dù đầu vào và đầu ra được kết nối không chính xác.

Kiểm tra xem dây tín hiệu có bị đoản mạch không (đèn tín hiệu có thể sáng khi ngắt kết nối không)

2. Bật đèn flash: 1. Nếu đèn nhấp nháy, vui lòng kiểm tra xem điện áp của đèn LED có nằm trong phạm vi điện áp nguồn không

3. Không điều chỉnh nhiệt độ trộn màu hoặc độ sáng:

Vui lòng kiểm tra xem đường tín hiệu đã được kết nối hay bị đoản mạch.

Chỉ có thể điều chỉnh độ sáng, không thể điều chỉnh nhiệt độ trộn màu. Vui lòng kiểm tra xem hệ thống có phải là hệ thống hai chiều điều chỉnh độ sáng, nhiệt độ và màu sắc cùng lúc không

4. Do nguồn điện được điều khiển bởi số đường dây điện áp thấp nên các đường tín hiệu được che chắn phải được sử dụng nhiều nhất có thể trong sử dụng thực tế để đảm bảo số lượng và khoảng cách điều khiển

Sự khác biệt giữa 0-10V và 1-10V:

1. Khi bộ điều chỉnh độ sáng 0 / 10V được điều chỉnh ở mức tối đa 10V, dòng điện đầu ra sẽ đạt 100% công suất đầu ra và độ sáng sẽ đạt 100%. Khi bộ điều chỉnh độ sáng 0-10V được điều chỉnh thành 0V, dòng điện sẽ ở mức tối thiểu và đèn sẽ tắt; Khi điều chỉnh độ mờ 1-10V thành 1V, dòng điện ở mức tối thiểu và đèn tắt.

2.Sự khác biệt giữa độ mờ 0-10V và 1-10V: điện áp khởi động và đóng khác nhau, 0-10V bật ở 0,7V, (độ sáng tối thiểu) 1-10V bật ở 1,2V (độ sáng tối thiểu).

3. Trình điều khiển làm mờ kỹ thuật số 0-10V và 1-10V tự động nhận dạng hai chế độ làm mờ.

4. Mạch tín hiệu giống nhau điều khiển ánh sáng và bóng tối cùng một lúc.

5.Dimmer (hệ thống làm mờ) được chia thành các tín hiệu làm mờ 0-10V và 1-10V.

6. Khả năng tương thích mờ có liên quan đến khoảng cách điều khiển của đường tín hiệu và số lượng nguồn điện điều khiển. Nếu số quá lớn hoặc đường tín hiệu quá dài sẽ xảy ra các vấn đề như không thể điều chỉnh thấp hơn và không thể điều chỉnh tắt.
