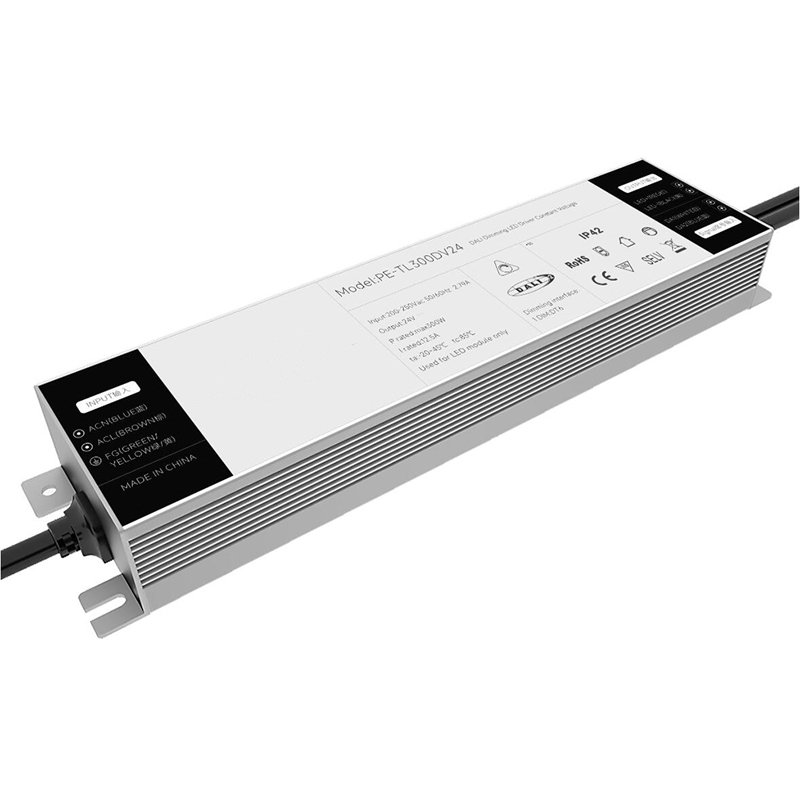

Trình điều khiển LED DALI điện áp không đổi 250W

Trình điều khiển LED DALI điện áp không đổi 250W là loại trình điều khiển LED được thiết kế đặc biệt để hoạt động với các hệ thống chiếu sáng LED yêu cầu nguồn điện áp không đổi. Nó tương thích với giao thức điều khiển DALI (Giao diện chiếu sáng địa chỉ kỹ thuật số), cho phép điều khiển kỹ thuật số và làm mờ đèn LED.

Gửi yêu cầu

PE-TL250DV áp dụng quy trình hàn vỏ nhôm đặc biệt, vỏ nhôm và tản nhiệt silica gel dẫn nhiệt bên trong, sử dụng ổn định hơn, tất cả nguyên liệu thô đều là thương hiệu hàng đầu và vượt quá chip nhập khẩu. Thiết kế điều chỉnh độ sáng sâu phù hợp với hệ thống điều chỉnh độ sáng thông minh của nhiều thương hiệu khác nhau trên thị trường. Chống xung điện áp 2KV, điều chỉnh độ sáng mượt mà, không có hiện tượng hoạt nghiệm, độ ồn thấp trong quá trình điều chỉnh độ sáng.

Đặc trưng:

1. Giao diện chuẩn Dali tuân thủ tiêu chuẩn Dali 144

2. Chứng nhận Dali2, thành viên Dali

3. Điều khiển kỹ thuật số, đầu ra không nhấp nháy

4. Đầu vào AC chung quốc tế phạm vi 100-250V

5. Làm mát không khí tự nhiên, chống ẩm, dẫn nhiệt, quá trình tản nhiệt silica gel

6. Đường cong làm mờ độ sâu tự phát triển

7. Nhiều chức năng bảo vệ

8. Quy trình hàn nhôm đặc biệt, thiết kế khối lượng siêu nhỏ

9. Tuân thủ tiêu chuẩn ERP và mức tiêu thụ điện ở chế độ chờ nhỏ hơn 0,5W

10. Kích thước: 265 * 63 * 35mm

Danh sách mô hình:

Trình điều khiển LED DALI điện áp không đổi 250W

Loạt	loại mờ	Người mẫu	Đầu vào	Quyền lực	PF	Điện áp đầu ra	Sản lượng hiện tại
PE-IL60DV 60W	Đại Lý	PE-IL60DV24	AC100V-250V	60W	0,96PF THD<10%	24V	2,5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	Đại Lý	PE-IL100DV24	AC100V-250V	100W	0,96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8,3A
PE-IL150DV 150W	Đại Lý	PE-IL150DV24	AC100V-250V	150W	0,96PF THD<10%	24V	6,25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	Đại Lý	PE-TL250DV12	AC100V-250V	250W	0,96PF THD<10%	24V	10,41A
		PE-TL250DV24				12V	20,83A
PE-TL300DV 250W	Đại Lý	PE-TL300DV12	AC100V-250V	300W	0,96PF THD<10%	24V	12,5A
		PE-TL350DV24				12V	25A

Ứng dụng:

1.Đèn LED dải

2.Biệt thự chiếu sáng thông minh

3. Nó có thể được kết nối với hệ thống chiếu sáng thông minh DALI

4. Chiếu sáng bảo tàng

Sự chỉ rõ:

Người mẫu		PE-TL250DV24	PE-TL250DV12
ĐẦU RA	Điện áp đầu ra	24Vdc	12Vdc
	Điện áp đầu ra tối đa	10,4A	20,8A
	Điện áp đầu ra không tải	24Vdc	12Vdc
	Tải phạm vi công suất	0-10,4A	0-20.8A
	Công suất ra	0-250W	0-250W
	Mức độ nhấp nháy	Không nhấp nháy
	Phạm vi mờ	0~100%, có thể bắt đầu bằng đèn LED ở mức 0,03%.
	Tần số làm mờ xung điện	>3600Hz
	Độ chính xác hiện tại	±3%
	Chế độ tắt nguồn	chức năng bộ nhớ khi tắt nguồn
ĐẦU VÀO	Giao diện mờ	DALI (IEC62386)Dòng điều khiển tín hiệu < 2mA
	dải điện áp đầu vào	100-250Vac
	Tính thường xuyên	50/60Hz
	Đầu vào hiện tại	<1.7A ac100v
	Hệ số công suất	PF>0,98/100V ac (khi đầy tải)
	THD	230Vac@THD <8% (khi đầy tải)
	Hiệu quả (điển hình)	89%	88%
	Nguồn dự phòng	0,4W
	Dòng điện khởi động (điển hình)	khởi động nguội48A@230Vac
	Chống đột biến	L-N: 2kV
	Dòng điện rò rỉ	<0,25mA/230Vac
MÔI TRƯỜNG	Nhiệt độ làm việc	ta: 45°C tc: 80°C
	Độ ẩm làm việc	20 ~ 95%RH, không ngưng tụ
	Nhiệt độ lưu trữ, độ ẩm	-40~80°C, 10~95%RH
	Hệ số nhiệt độ	±0,03%/°C(0-50)°C
	Rung	10~500Hz, 2G 12 phút/1 chu kỳ, thời gian trong 72 phút. dọc theo các trục X, Y, Z.
SỰ BẢO VỆ	Bảo vệ quá nhiệt	Điều chỉnh hoặc tắt dòng điện đầu ra một cách thông minh nếu nhiệt độ PCB ≥110°C, , tự động phục hồi.
	Bảo vệ quá tải	Tắt đầu ra khi công suất định mức ≥102%, tự động phục hồi.
	Bảo vệ ngắn mạch	Tự động tắt nếu xảy ra đoản mạch, tự động phục hồi.
	Bảo vệ không tải	đầu ra Điện áp không đổi.
SỰ AN TOÀN & EMC	Chịu được điện áp	I/P-O/P: 3750Vac
	Điện trở cách ly	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Tiêu chuẩn an toàn	IEC/EN61347-1, IEC/EN61347-2-13
	Phát thải EMC	EN55015, EN61000-3-2 Loại C, IEC61000-3-3
	Miễn dịch EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Tiêu chuẩn kiểm tra nhấp nháy	IEEE 1789
NGƯỜI KHÁC	Kích thước	2656335mm(L×W×H)
	đóng gói	Hộp
	Trọng lượng (GW)	604g±10g

Kích thước:

Nhãn:

Sơ đồ hệ thống dây điện:

Các tình trạng bất thường và phương pháp điều trị tương ứng:

Giao diện chiếu sáng địa chỉ kỹ thuật số (DALI)

Đơn vị nô lệ DALI sẽ chỉ gửi dữ liệu yêu cầu đơn vị chính, nghĩa là áp dụng chế độ trả lời lệnh

Có nhiều nhất 64 đơn vị nô lệ trong cùng một mạng DALI, mỗi đơn vị có một địa chỉ riêng (địa chỉ ngắn), Một đơn vị salve cũng có thể được gán cho một nhóm nhất định và một đơn vị nô lệ có thể thuộc một nhóm khác, đơn vị salve có thể tồn tại tối đa 16 nhóm cùng lúc, mỗi đơn vị có thể đặt 16 kịch bản.

Các tính năng chính của giao thức DALI

1) Giao tiếp nối tiếp không đồng bộ.

2) Tốc độ 1200 baud, sử dụng định dạng mã hóa Manchester.

3) Tín hiệu vi sai hai lời nói dối.

4) Mức cao khi điện áp chênh lệch lớn hơn 9,5V.

5) Mức thấp khi điện áp chênh lệch nhỏ hơn 6,5V.

6) Thiết bị chính điều khiển quá trình truyền thông.

7) Một bus DALI có thể kết nối với 64 đơn vị nô lệ.

8) Mỗi đơn vị nô lệ có thể được đánh địa chỉ riêng.

Đặc điểm kỹ thuật điện DALI

Ở trạng thái không tải, từ phương thức đơn vị máy đến điều khiển bus:

1) Công suất đầu ra cao ở thời gian thông thường, không gây nhiễu tín hiệu giữ.

2) Sản lượng điện thấp vào thời gian thông thường, trực tiếp dẫn đến ngắn mạch xe buýt DALI với nhau.

3) Dòng điện tối đa của xe buýt DALI là 250mA

4) Không phải là giao tiếp hai chiều cùng một lúc.

5) Cáp truyền lên tới 300 mét hoặc giảm áp suất không quá 2v
